PCS のインストールは複雑なプロセスです。まず、過熱やコンポーネントの損傷を避けるために、乾燥していてほこりがなく、適切に換気されている適切な場所を選択します。メンテナンス中に簡単にアクセスできるように、周囲に十分なスペースを確保してください。振動を防ぐため、適切な固定具を使用して PCS を安定した面にしっかりと取り付けます。電気接続を行う場合は、予想される電流負荷に適したゲージのケーブルを使用し、短絡を防ぐためにすべての接続がしっかりと絶縁されていることを確認してください。 PCS の接地は安全のために不可欠であるため、信頼性の高い接地システムを適切に設置する必要があります。物理的な設置後、包括的な電気的完全性チェックを実施し、保護メカニズムをテストし、エネルギー貯蔵システムとグリッドの要件に適合するように電圧、周波数、電力などの主要なパラメータを校正します。
インストールの複雑さ
電気接続
PCS、エネルギー貯蔵バッテリー パック、グリッド、負荷間の電気接続は、電気規格に厳密に従って実行する必要があります。接続ケーブルの仕様が必要な電流を処理するのに適切であること、および過熱、アーク放電、その他の安全上の危険を防ぐために接続ポイントが安全であることを確認することが重要です。たとえば、大電流 DC 回路を接続する場合、信頼性の高い接続を確保するには専用の端子台と工具が必要です。電気接続の要件と複雑さは、PCS の電圧レベルと電力定格によって異なります。高電圧および高電力の PCS 設置は一般により複雑で、より高いレベルの専門スキルと安全対策が必要です。

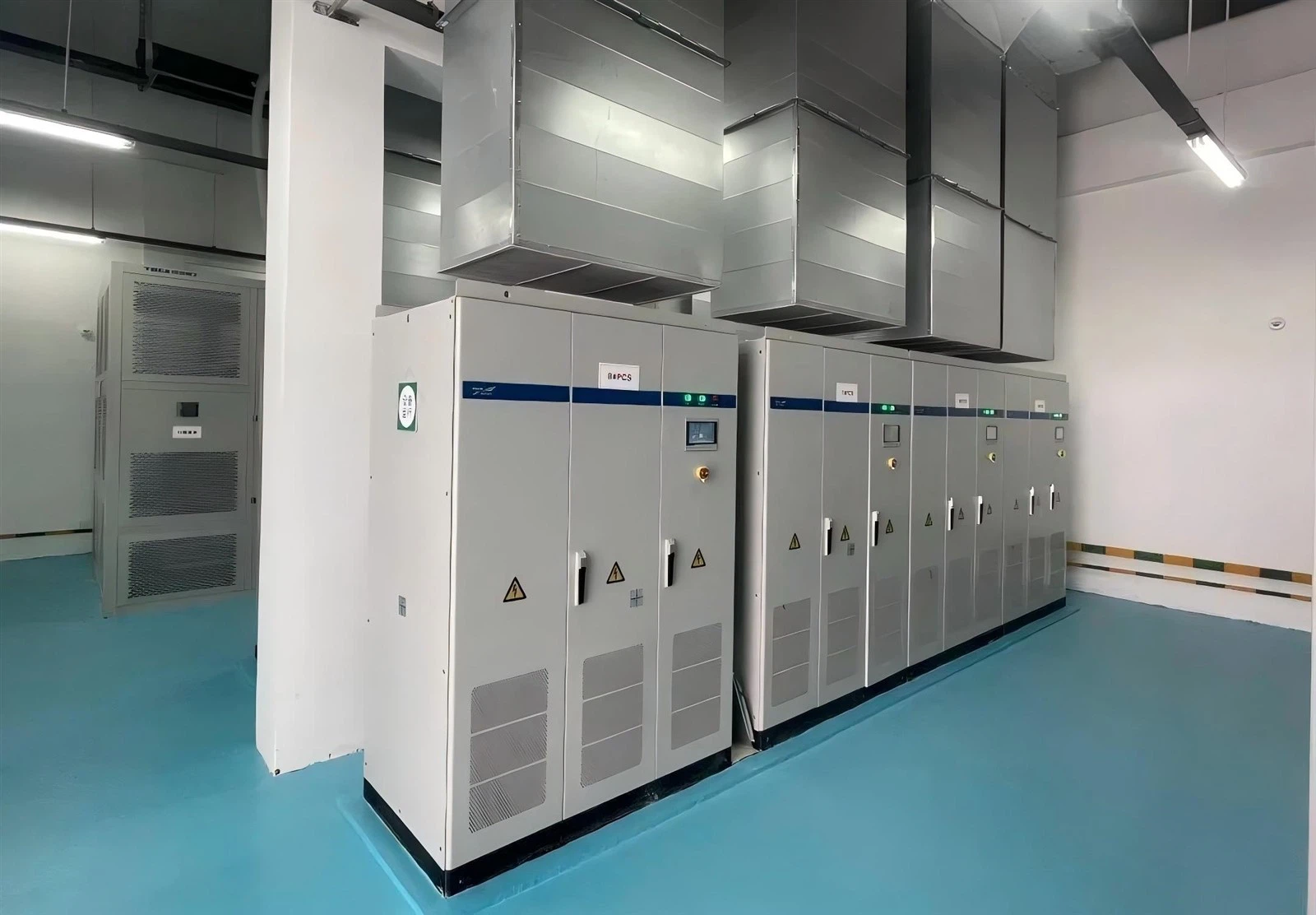

スペースレイアウトと環境要件
PCは、換気、熱散逸、水分保護、ほこりの予防など、特定の環境条件を満たす適切なスペースに設置する必要があります。通常、設置サイトは、動作中に効果的な熱散逸を確保し、高温による性能の低下または機器の損傷を防ぐために良好な換気をする必要があります。また、PCは、電気部品の損傷を防ぐために、湿った、ほこりっぽい、または腐食性の環境から遠ざける必要があります。さらに、設置場所は操作とメンテナンスのために簡単にアクセスできる必要があり、PCSと他の機器間の間隔は安全規制に準拠する必要があります。
接地と安全対策
PCSの接地システムは、人員と機器の安全性に不可欠です。 PCSの金属エンクロージャーと電気機器の中立点を接地機に接続するために、信頼できる接地装置を設置する必要があり、接地抵抗が関連する標準要件を満たしています。過電流保護、過電圧保護、および漏れ保護装置も設置し、正しく配線およびテストして、電気障害が発生した場合に電力を迅速に遮断できるようにし、機器と人員の両方を保護する必要があります。
複雑さを委託します
パラメーター構成
PCのパラメーター構成には、DC側のバッテリーパラメーター（バッテリータイプ、電圧範囲、容量など）やAC側のグリッドパラメーター（電圧レベル、周波数、位相など）を含む複数の側面が含まれます。電荷/放電電流、電圧しきい値、電力制限などの充電および排出制御パラメーターも設定する必要があります。これらのパラメーターは、エネルギー貯蔵システムの実際の条件とアプリケーション要件に基づいて正確に調整して、PCがバッテリーとグリッドとよく一致し、安全で効率的な充電および排出操作を実現する必要があります。不適切なパラメーター設定は、バッテリーの過充電または過剰充電、またはPCがグリッドと適切に同期することに障害につながる可能性があります。
機能テスト
充電、放電、グリッド接続、保護機能など、PCSの機能の包括的なテストが必要です。充電機能をテストするときは、PCが事前定義された充電戦略に従ってバッテリーを充電できるかどうか、およびセット範囲内で充電電流と電圧が安定したままであるかどうかを確認する必要があります。放電関数テスト中、PCSの出力AC電源は、正確な周波数、位相、および電圧振幅を使用して、負荷またはグリッドの要件を満たすように検証する必要があります。グリッド接続関数の場合、さまざまなグリッド条件下でグリッドと迅速かつ安定的に同期するPCSの能力と、グリッド障害（低電圧ライドスルーテストなど）中に適切な保護対策を講じる能力をテストする必要があります。
コミュニケーションと調整の試運転
エネルギー貯蔵システムに、バッテリー管理システム（BMS）やエネルギー管理システム（EMS）などの複数のデバイスが含まれている場合、PCはこれらのデバイスと通信および調整できる必要があります。バッテリーの合理的な充電と排出制御を実現するために、PCとBMS間のバッテリーステータス情報の正確な送信を確保することが不可欠です。 PCとEMS間の効果的なデータの相互作用も必要であり、PCはシステムの全体的なエネルギーニーズと発送命令に基づいて動作状態を調整できます。通信プロトコルの互換性、正確性、およびデータ送信の適時性は、試運転プロセス中に慎重にチェックおよび最適化する必要があります。
PCSのインストール中の潜在的な問題とソリューション
電力変換システム (PCS) の設置中に、電気的、機械的、環境的要因に関連するさまざまな問題が発生する可能性があります。以下に、いくつかの一般的な問題とその解決策を示します。
電気接続の問題
接続ポイントでの過熱
症状：設置後、PCS、バッテリーパック、グリッド、または負荷の間の接続点が動作中に過度に熱くなることが判明しました。
原因：接触抵抗が高く、または必要な電流を処理できないワイヤーゲージが不十分なターミナル接続が緩んでいます。
解決策:
端子接続を締め直して、しっかりと固定されていることを確認します。
電流荷重に基づいて適切なワイヤゲージを選択し、必要に応じてワイヤを交換します。
短絡または地上断層
症状：設置後の電源投入テスト中に、短絡保護または地絡アラームがトリガーされます。
原因：配線中に絶縁が損傷し、ワイヤ間またはワイヤとアース間でショートが発生します。または、準拠していない接地抵抗を使用した接地システムの不適切な設置。
解決策:
断熱抵抗テスターを使用して、ワイヤの断熱材を確認したり、損傷した部分を識別して修復するか、ワイヤを交換します。
接地システムを再検査して、接地電極の深さと間隔が要件を満たしていること、および接地抵抗が許容範囲内であることを確認します。接地電極の追加や接地体の周囲の土壌改良が必要になる場合があります。
機械的設置の問題
設置スペースが足りない
症状：PCS 装置は設置スペースに対して大きすぎるため、設置やメンテナンスが困難です。
原因：設計段階でのPCの寸法の考慮事項、またはオンサイト構造中のレイアウトの変化。
解決策：
利用可能なスペースを再評価し、他の機器の位置を調整して、PCに対応します。
スペースが不十分な場合は、小さいPCを使用するか、エネルギー貯蔵システムのレイアウトを再設計することを検討してください。
ゆるい機器の固定
症状：PCは、動作中に振動または異常な振動を経験します。
原因：設計が不十分な設置ブラケットまたは適切なサポートを提供できないベース。またはゆるい取り付けボルト。
解決策:
取り付けブラケットまたはベースを強化または再設計して、PCS の重量と動作ストレスを確実にサポートできるようにします。
トルクレンチを使用して、取り付けボルトを指定されたトルク値に締め、安全な固定を確保します。
環境問題
通気性と放熱性が悪い
症状：一定期間実行した後、PCSの温度は通常の動作範囲を超え、性能の低下または機器の故障につながります。
原因：設置エリアでの換気不足、またはPCの周りの熱散逸チャネルをブロックする障害物。
解決策：
ファンや換気の開口部を追加することにより、換気条件を改善します。
PCSの周りに障害物がないことを確認し、明確な熱散逸チャネルを維持します。
湿気と埃の問題
症状：湿気やほこりの多い環境に PCS を設置すると、湿気に関連した短絡やほこりの蓄積が発生し、放熱や絶縁に影響を与える可能性があります。
原因:設置環境がPCSの要件を満たしておらず、有効な防湿・防塵対策が講じられていない。
解決策：
除湿器を設置して湿度レベルを許容範囲内に制御します。
設置エリアを密封して、ほこりの侵入を最小限に抑えます。
PCを定期的に清掃して、内側と外部の両方から蓄積されたほこりを除去します。
PCS コンポーネントの接続を定期的にチェックして、しっかりしていて、酸化や緩みがないことを確認してください。冷却システムを検査して正常に動作していることを確認し、コンポーネント上の埃を取り除きます。また、PCS の動作パラメータを監視し、定期的に性能試験とパラメータ校正を実施する必要があります。
2.PCS はエネルギー貯蔵管理システムとどのように連携しますか?
PCは、エネルギー貯蔵管理システムとデータを交換し、充電および放電の指示、電源制御、状態監視などのコマンドを受け取ります。エネルギー貯蔵管理システムは、最適な動作を実現するために、エネルギー貯蔵システム全体のステータスとグリッド需要に応じて、PCの動作モードとパラメーターをリアルタイムで調整します。
PCの寿命は、一般に、コンポーネントの品質、動作条件、メンテナンスなどの要因に応じて、約10〜15年です。良好な動作条件下で、定期的なメンテナンスにより、予想される寿命に到達するか、それを超えることさえあります。
PCSには、過電圧、過小電圧、過電流、過剰過剰、短絡保護機能が装備されています。これらの保護機能は、機器の安全性とエネルギー貯蔵システム全体を保護するために障害が発生した場合に、回路を迅速に遮断したり、他の保護対策を講じることができます。
PCは、出力電流と電圧波形を制御して、高調波を減らし、力率を改善し、電力品質を向上させることができます。ただし、PCSが適切に構成されていない場合や誤動作がない場合は、ハーモニクスやその他の電力品質の問題も導入する可能性があります。
