1 太陽光発電モジュールは何個の部品で構成されていますか?
太陽光発電は、太陽光発電モジュールとしても知られ、太陽光発電所の中核コンポーネントです。今日は、その主要コンポーネントの詳細な分析を提供します。

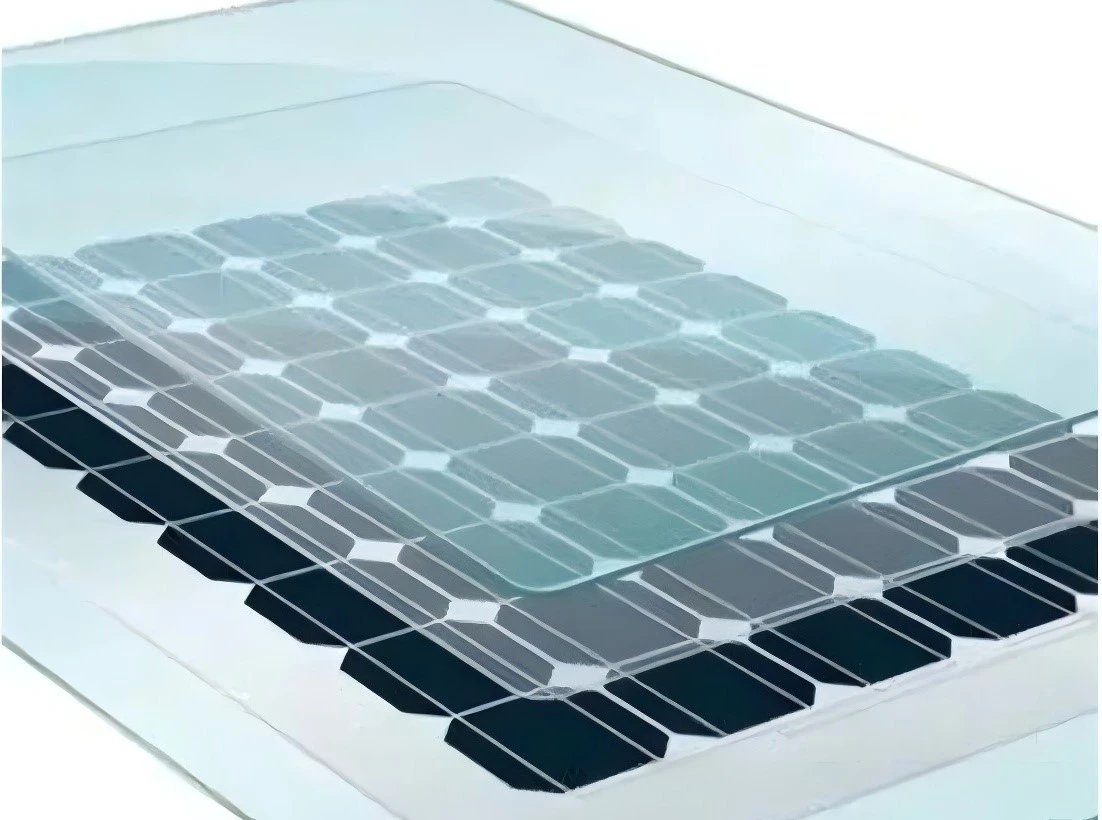

主に太陽電池、ガラスカバー、EVA封入材、バックシート、アルミニウムフレーム、ジャンクションボックス、はんだテープ、シリコーンで構成されています。
1. 太陽電池
太陽光発電モジュールのコアコンポーネントは、光エネルギーを電気エネルギーに変換する役割を果たします。バッテリーセルが直列および並列に接続されて特定の定格出力電力と電圧に達すると、太陽光発電モジュールが形成されます。太陽電池モジュールを組み合わせて太陽電池アレイを形成し、コントローラ、電池パック、インバータなどのコンポーネントに接続して太陽光発電システムを形成します。
バッテリーセルは通常、単結晶シリコン、多結晶シリコン、薄膜セルなどのシリコン材料で作られています。
結晶シリコンセル技術は、基板としてのシリコンウェーハに基づいており、PN接合に基づいて光生成キャリアを分離することによって発電します。結晶シリコン電池は、原料と電池作製技術の違いにより、P型電池とN型電池に分けられます。
2. ガラスカバー
太陽光発電用ガラスは、モジュールの最前面に位置するケイ酸ナトリウムカルシウム塩酸ガラスの一種で、風、雨、雪などの外部環境要因から太陽電池を保護します。一般に、光の吸収を高めるために高透過率の強化ガラスが使用されます。効率。したがって、太陽電池ガラスには、1200nmの赤外光に対する高い透明性と高い反射率が必要です。第二に、機械的強度が高いことです。耐衝撃性があり、2400Paの風圧と5400Paの雪圧に耐えることができ、サポートと保護を提供します。第三に、耐久性が良いことです。気候や地理的位置の影響により、コンポーネントは昼夜の温度差が大きい屋外環境で動作する必要があり、耐食性と耐候性の特性が必要です。
3. EVAフィルム（EVAカプセル化）
バッテリーセルを梱包するために使用され、セルがガラスカバープレートとバックプレートの間に確実に固定されます。 EVA フィルムは接着力と光透過性に優れ、ある程度のクッション性を備えています。
材料によると、主流の接着フィルムには主に EVA POE、EPE、PVB が含まれます。 EVAフィルムは、透明性、加工性、安定供給、低コストなどの特徴を備えた太陽光発電用パッケージフィルムの主流です。ただし、水蒸気の透過性が高い、耐衝撃性が低い、PID 耐性が不安定であるなどの欠点があります。 POE フィルムは水蒸気透過性が低く、PID に対する優れた耐性を備えているため、二重ガラス部品や N タイプ部品の包装に適しています。しかし、加工性が悪く、コストが高くなります。
4.バックシート
コンポーネントの背面に位置し、バッテリーセルと内部構造を機械的損傷や環境浸食から保護します。通常、耐候性の高い材料で作られており、電気絶縁性と耐湿性に優れています。
太陽光発電バックボードは、フッ素化バックボードと非フッ素化バックボードに分けられます。フッ素系バックボードにはTPT TPE、TPC、CPCがあり、非フッ素系バックボードにはPET、PA/POなどが含まれます。
5. アルミフレーム
太陽電池モジュールの構造を支持および保護し、モジュールの機械的強度を提供し、モジュールとブラケットの間の接続キャリアをサポートし、フレームを使用してモジュールの全体的な機械的強度と耐荷重能力を向上させ、それによってモジュールの寿命を延ばすために使用されます。 。
6. ジャンクションボックス
モジュールの背面にあり、ケーブルを介して太陽光発電モジュールを外部回路に接続します。通常、ジャンクション ボックスには逆電流を防止し、バッテリー セルを損傷から保護するためのダイオードが含まれています。ジャンクションボックスは主に、ジャンクションボックスカバー、シールリング、ダイオード、放熱装置、ボックス本体、ワイヤ、コネクタで構成されています。ジャンクションボックスの主な機能は、太陽電池によって生成された電気を外部回路に接続することです。
7. 太陽電池リボン、シリコン
太陽電池リボンは、銅リボンの表面にスズベースのはんだをコーティングすることによって形成された複合導電材料であり、太陽電池を直列または並列接続して電流を収集し、電気を伝導するために使用されます。
シリコーンは主に合わせガラス太陽光発電モジュールの接着とシール、フレームとガラス、ジャンクションボックスとバックプレート（またはガラス）の接着に使用され、シールと接続の役割を果たします。さまざまな使用場所に応じて、シリコーンはシーラントとポッティング接着剤に分けられます。
2 太陽電池モジュールの工程の流れ
上述の太陽光発電モジュールの重要なコンポーネントによると、太陽光発電モジュールの具体的な製造プロセスは、溶接、積層、ラミネート、ELテスト、フレーミング、接続箱の組み立て、洗浄、IVテスト、完成品検査、梱包などに分けることができます。
